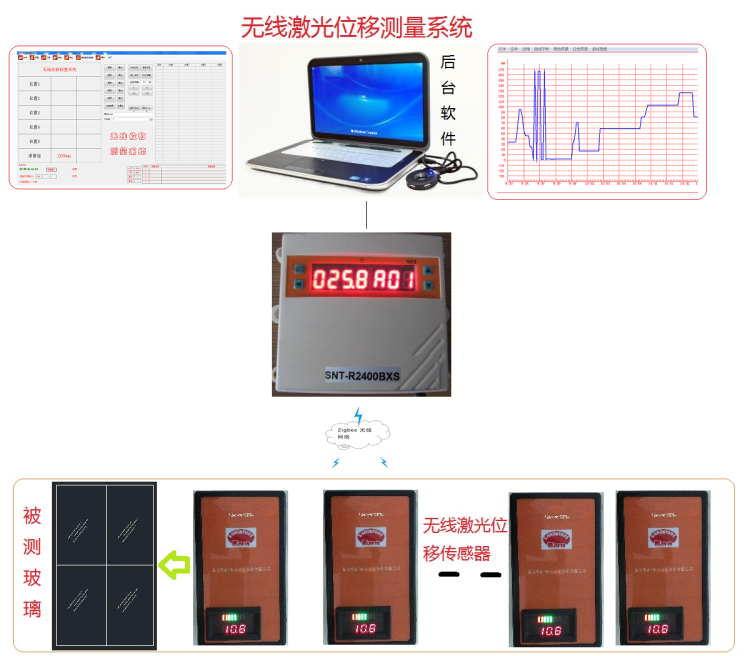

系統結構圖：

系統各部分功能：

無線激光位移傳感器：由無線數據傳輸和數據測量兩部分組成。無線激光位移傳感器實時測量數據后，將位移數據通過無線方式實時的傳遞給無線位移監測儀。

無線位移監測儀：由無線數據傳輸和數據顯示兩部分組成。與后臺監控系統通過RS485接口傳輸數據。

后臺軟件系統：由計算機和軟件兩部分組成。軟件單個頁面可同時接收15個點的位移值，數據、報警信息和曲線實時顯示并自動保存。

技術指標：

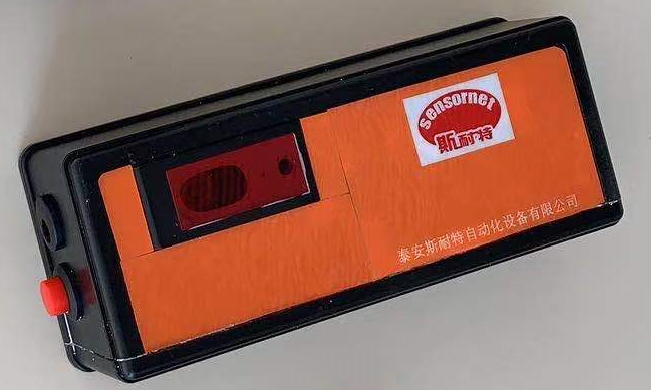

SNT-LDS1200G/M智能無線激光位移傳感器（可充電鋰電型）

無線激光位移傳感器是由激光位移傳感器、測量電路、邏輯控制電路、無線調制接口和供電電路組成，傳感器將位移信號通過2.4G無線網絡發送到無線式位移接收裝置。

發射頻率：  10次/秒；（可根據需求設定）

供電：可充電鋰電池；可連續工作3天。

通訊頻率及距離：2.4G或433M；200米（空曠環境）

外形尺寸：145mm×85mm×40mm。可定制。

安裝方式：磁吸附式。

SNT-R2400BXS無線位移監測儀技術指標：

每臺接收傳感器數：15 只。

位移顯示：數碼管循環顯示

報警輸出：1路常開。

網絡接口：隔離 RS-485 工業總線接口。

工作電壓：交流100～260VAC/DC

工作溫度：-10℃～+80℃。

安裝方式：磁吸附式，嵌入式或者導軌式、集中機柜。
